Apakah Perumah Tiub LED T12 PCB Berganda?

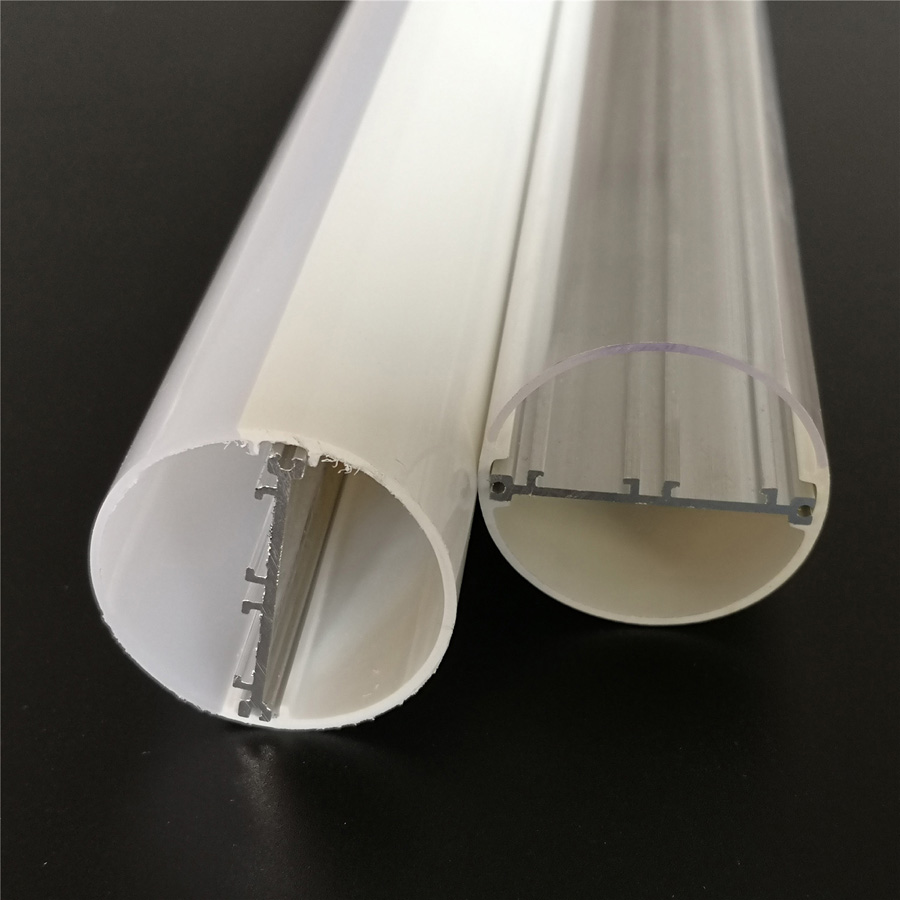

Perumah tiub LED T12 PCB berkembar ialah tiub polikarbonat luar yang digabungkan dengan profil aluminium dalaman yang memegang dua papan litar LED. Perumah JE-34 JE menggunakan tiub diameter 38 mm, dua kedudukan PCB 10 × 1.0 mm, dan ruang untuk pemacu dalaman sehingga 16 mm tinggi. Ia boleh dikonfigurasikan untuk pembinaan IP20 atau IP65, dengan panjang dari 600 mm hingga 2400 mm atau dibuat mengikut panjang tersuai.

Itu menjadikannya perumahan untuk pemasangan tiub OEM, bukan lampu LED yang lengkap. Pasukan anda masih memilih LED, susun atur PCB, pemacu, pendawaian, kaedah pengedap penutup hujung dan konfigurasi elektrik akhir. Perumahan memberikan keputusan tersebut titik permulaan mekanikal yang ditentukan.

Lihat sepenuhnyaTiub plastik T12 LED dan perumah aluminium papan litar berkembarspesifikasi sebelum menyediakan permintaan sampel.

Apakah yang termasuk dalam perumah JE-34 T12 untuk pemasangan tiub OEM?

Perumahan tiub LED JE-34 T12 termasuk tiub luar polikarbonat, profil aluminium 6063 dalaman, dua kedudukan pelekap PCB, penutup hujung plastik dan ruang untuk pemacu dalaman. Tiub luar boleh menjadi jelas atau beku, dan ketebalan penyebar disenaraikan dari 0.6 mm hingga 2.0 mm.

Diameter standard ialah 38 mm. Panjang tiub yang tersedia ialah 600 mm hingga 2400 mm, dengan panjang tersuai tersedia untuk projek yang layak. Walau bagaimanapun, dimensi tersebut tidak boleh dianggap sebagai lukisan mekanikal yang lengkap. Tempat duduk PCB, penglibatan penutup hujung, penghalaan plumbum, dan pelepasan pemandu masih perlu diperiksa terhadap komponen sebenar anda.

Bagi pembeli OEM, perkara utama ialah JE membekalkan sistem perumah plastik dan aluminium tersemperit untuk barisan pemasangan anda. JE mengendalikan talian penyemperitan plastik dan aluminium, membuat acuan, ujian, kelulusan sampel dan kawalan kualiti pengeluaran besar-besaran untuk projek profil LED.

Bagaimanakah dua saluran PCB dan profil aluminium dalaman mengembangkan ruang reka bentuk?

Dua saluran PCB membolehkan anda mengedarkan LED pada dua papan dan bukannya memaksa setiap LED, sambungan pemacu dan antara muka terma ke satu papan litar sempit. Itu mewujudkan lebih banyak ruang untuk watt lampu dan keputusan susun atur, tetapi ia tidak menjamin watt tertentu. Had akhir bergantung pada jenis LED, pembinaan papan, arus, pemilihan pemandu, ujian haba dan pemasangan yang telah siap.

Dwi 10 × 1.0 mm kedudukan PCB, kelegaan pemacu dalaman, dan sokongan terma

Setiap kedudukan PCB ditentukan pada 10 × 1.0 mm. Sahkan bahawa lebar dan ketebalan papan anda sepadan dengan kedudukan tersebut sebelum kelulusan perkakas atau sampel. Papan yang sesuai dengan saluran nominal tetapi beralih semasa pemasangan boleh menghasilkan cahaya tidak sekata, tekanan pendawaian atau sentuhan yang lemah dengan profil aluminium.

Ruang pemandu dalaman disenaraikan pada ketinggian sehingga 16 mm. Ukur badan pemacu, penebat, penyambung dan mana-mana bahagian pelepasan terikan—bukan sahaja label pemandu. Kelegaan yang kelihatan boleh diterima pada lukisan komponen boleh hilang apabila wayar dibengkokkan di dalam tiub.

Profil aluminium menyediakan struktur logam di bawah PCB dan boleh membantu mengalihkan haba dari papan. Ia bukan pengganti untuk pengesahan haba. Uji lampu lengkap dengan LED, PCB, pemacu, penutup hujung dan orientasi pemasangan yang dipilih.

Mengapa sisipan aluminium 6063 membantu memisahkan pengurusan haba daripada resapan cahaya

Sisipan aluminium 6063 dan tiub polikarbonat melakukan kerja yang berbeza. Profil aluminium menyokong papan litar dan menawarkan laluan yang lebih sesuai untuk pemindahan haba daripada plastik sahaja. Tiub polikarbonat membentuk badan luar dan penyebar yang boleh dilihat, melindungi bahagian dalaman sambil membentuk penampilan lampu.

Pemisahan ini berguna dalam perumah tiub LED T12 dengan sisipan aluminium kerana penutup optik boleh dipilih untuk penampilan dan penghantaran tanpa meminta plastik membawa keseluruhan beban mekanikal dan haba. Keputusan terma sebenar masih bergantung pada sentuhan antara PCB dan profil, tekanan pemasangan, jarak LED, output pemacu, dan aliran udara di sekeliling tiub siap.

Butiran PCB, pemacu, panjang dan optik yang manakah harus diluluskan sebelum pensampelan?

Luluskan lukisan mekanikal bersama senarai bahagian elektrik dan optik. Sampel perumahan hanya berguna jika ia mewakili pemasangan yang anda bercadang untuk menghasilkan.

Sahkan jarak PCB, ketinggian pemandu sehingga 16 mm, panjang tiub, kesesuaian penutup hujung dan kelegaan pendawaian

• Kesesuaian PCB:Sahkan dua kedudukan papan 10 × 1.0 mm, kelegaan tepi papan dan cara papan dikekalkan semasa pemasangan.
• Pakej pemandu:Periksa ketinggian pemandu lengkap dengan ruang yang tersedia sehingga 16 mm, termasuk terminal, lengan dan wayar.
• Panjang tiub:Pilih panjang daripada 600 mm hingga 2400 mm atau serahkan panjang tersuai yang diperlukan. Kirakan penutup hujung dan panjang pemasangan dalaman yang boleh digunakan.
• Huruf akhir:Luluskan dimensi penutup hujung plastik, kaedah lampiran, kabel keluar dan susunan gasket atau pengedap jika lampu akan menggunakan binaan IP65.
• Pendawaian:Sahkan tempat wayar input masuk, cara ia berputar di dalam tiub, dan sama ada sambungan pemacu atau PCB boleh dipasang tanpa mencubit penebat.

Pemeriksaan ini menghalang kesilapan pensampelan biasa: meluluskan diameter tiub sambil membiarkan penutup hujung dan antara muka pemacu tidak diselesaikan.

Pilih polikarbonat jernih atau beku berdasarkan keperluan penghantaran, silau dan penampilan

JE menyenaraikan transmisi cahaya melebihi 95% untuk penutup jernih dan melebihi 85% untuk penutup putih susu. Polikarbonat jernih mengekalkan lebih banyak keluaran tetapi menunjukkan titik LED dalaman dengan lebih mudah dan mungkin menghasilkan silau yang lebih jelas. Sarung bersusu atau berfros melembutkan penampilan dan menyembunyikan komponen dengan lebih baik, dengan sedikit pengurangan dalam penghantaran.

Pilih penutup selepas menyemak padang LED, keseragaman visual yang diperlukan, sudut tontonan dan rupa sasaran. Angka penghantaran yang disenaraikan menerangkan pilihan penutup; mereka tidak meramalkan cahaya yang dihantar dari lampu lengkap anda. Minta sampel peresap yang berkaitan jika penampilan optik adalah keperluan utama.

Bilakah pembinaan IP20 sesuai, dan bilakah pengedap IP65 diperlukan?

IP20 biasanya sesuai untuk mengeringkan pemasangan dalaman di mana tiub dilindungi daripada air dan kepungan tidak memerlukan pembinaan tertutup. Ia adalah pilihan praktikal untuk banyak lekapan dalaman, tetapi aplikasi terakhir masih menentukan sama ada susunan terbuka atau tidak tertutup boleh diterima.

Gunakan pilihan pembinaan IP65 apabila lekapan siap mungkin menghadapi habuk atau pancutan air dan projek memerlukan tahap perlindungan kepungan tersebut. Perumahan sahaja tidak menetapkan penarafan IP akhir. Pengedap, penutup hujung, entri kabel, penempatan pemandu, toleransi pemasangan dan pemeriksaan pengeluaran semuanya mempengaruhi keputusan. Sahkan kaedah ujian yang diperlukan dan pastikan lampu yang lengkap dinilai daripada menganggap perumah IP65 secara automatik menjadikan keseluruhan lekapan IP65.

Adakah JE membekalkan tiub LED lengkap atau perumah untuk pemasangan anda sendiri?

JE membekalkan sistem perumah tiub LED untuk pemasangan OEM dan ODM, bukan tiub siap yang diperakui elektrik melainkan perjanjian projek yang berasingan mentakrifkan perkhidmatan tambahan tersebut. Anda menyediakan atau meluluskan konfigurasi papan LED, pemacu, pendawaian dan lampu akhir.

Susunan itu sesuai dengan pengeluar lampu yang memerlukan perumah tiub LED plastik T12 dengan sisipan aluminium dan mahu kawalan ke atas elektronik. Ia mungkin tidak sesuai dengan pembeli yang mencari lampu ganti yang sedia dipasang dan dipasang sepenuhnya. Jelaskan skop bekalan, tanggungjawab ujian, pelabelan dan keperluan kawal selia sebelum membuat pesanan pengeluaran.

Untuk keperluan pemasangan tersuai, semak semulabutiran perumah tiub LED T12 tersuaidengan pasukan kejuruteraan JE.

Bagaimanakah seharusnya pembeli OEM AS beralih daripada semakan lukisan kepada sampel dan pengeluaran?

Hantar JE panjang tiub, lukisan PCB, dimensi pemacu, pelan keluar wayar, keperluan penutup hujung, keutamaan optik dan pembinaan IP yang diperlukan. Sertakan persekitaran pemasangan dan proses pemasangan sasaran. Jika kedua-dua papan menggunakan susun atur LED yang berbeza atau menyediakan zon optik yang berbeza, tunjukkan dengan jelas dalam lukisan.

JE kemudiannya boleh menyemak keperluan penyemperitan dan perkakas, menyediakan sampel, dan mengesahkan antara muka mekanikal sebelum pengeluaran besar-besaran. Gunakan sampel untuk menyemak kesesuaian papan, pelepasan pemandu, penghalaan wayar, penampilan penyebar, pengekalan penutup hujung dan—jika berkenaan—proses pengedap untuk versi IP65.

Mulakan denganPerumah dua PCB JE-34 T12halaman, kemudian hubungi JE dengan lukisan dan kuantiti sasaran anda. Semakin awal input projek tersebut ditetapkan, semakin kecil kemungkinan keputusan perumahan kos rendah menjadi perubahan pemasangan yang mahal kemudiannya.
