JET8 perumah tiub LED dua mukaialah platform kepungan kosong untuk projek pencahayaan linear OEM. Konfigurasi yang disahkan mempunyai diameter luar 26 mm, dua kedudukan PCB 12 × 1 mm, profil aluminium 6063 dalaman, kandang polikarbonat yang jelas atau beku, penutup hujung plastik dan susun atur pemacu luaran. Panjang standard atau tersuai tersedia dari 600 mm hingga 2400 mm, dengan konfigurasi IP20 dan IP65 ditawarkan.
Kata kuncinya ialahperumahan. Produk ini tidak menjadi lampu kerja sehingga LED, pemasangan PCB, pendawaian, pemacu, penamatan hujung, dan sebarang pengedap yang diperlukan telah dipilih dan disepadukan. Oleh itu, pembeli harus menilainya daripada lukisan terkawal dan sampel yang dipasang—bukan daripada nama T8 sahaja. Semak semula arusPerumah bercahaya dua muka T8sebelum menghantar PCB dan keperluan projek anda kepada JE.
Produk Merupakan Perumahan OEM Kosong, Bukan Lampu T8 Siap atau Penggantian Pendarfluor
"T8" mengenal pasti format tiub umum, tetapi ia tidak mewujudkan keserasian elektrik atau mekanikal dengan lekapan pendarfluor sedia ada. Perumah 26 mm mungkin kelihatan biasa semasa menggunakan papan, pendawaian, penutup hujung, butiran pelekap dan seni bina kuasa yang berbeza sama sekali.
Jangan menganggap bahawa ia menerima balast pendarfluor konvensional, muat dengan pemegang lampu G13, termasuk pin berkadar sesalur, atau boleh menggantikan lampu yang dipasang satu untuk satu. Tiada satu pun daripada butiran tersebut disahkan oleh diameter perumahan. Jika keserasian pengubahsuaian diperlukan, letakkan geometri asas, susunan pin, panjang keseluruhan lampu, input elektrik, mod pendawaian dan antara muka lekapan pada lukisan kelulusan.
Perbezaan ini juga mempengaruhi pembelian. Spesifikasi perumahan mengenal pasti pakej penyemperitan dan kepungan. Ia tidak, dengan sendirinya, mentakrifkan kuantiti LED, suhu warna, output cahaya, pengedaran optik, kuasa, tingkah laku pemandu, peredupan, perlindungan lonjakan, suhu operasi atau hayat perkhidmatan. Itu adalah keputusan lampu siap yang dikawal oleh reka bentuk komponen dan program kelayakan pembeli.
Keratan Rentas Perhimpunan Perumahan T8 Dua Sebelah
Perhimpunan ini menggabungkan badan polikarbonat bulat dengan profil aluminium dalaman. Di dalam keratan rentas itu terdapat dua kedudukan PCB, masing-masing dikenal pasti sebagai 12 × 1 mm. Susunan ini memberikan pereka OEM dua lokasi pemasangan untuk papan LED di dalam satu sampul tiub 26 mm.
Sisipan aluminium menyediakan struktur dalaman yang ditetapkan untuk lokasi PCB. Ia juga mungkin mengambil bahagian dalam pemindahan haba daripada papan, tetapi prestasi haba tidak boleh disimpulkan daripada nama aloi atau profil sahaja. Pemuatan LED, pembinaan papan, bahan antara muka terma, kualiti sentuhan, kehilangan pemandu, suhu ambien, orientasi tiub dan aliran udara semuanya menjejaskan suhu operasi. Luluskan reka bentuk terma dengan papan LED yang dimaksudkan dipasang.
Bagaimana kedudukan PCB berpasangan menyokong dua muka bercahaya
Dua kedudukan PCB membolehkan LED disusun ke arah dua sisi tiub dan bukannya bergantung pada satu papan untuk menerangi keseluruhan lilitan. Itu boleh sesuai dengan pencahayaan linear dua arah, luminair terampai, pencahayaan paparan, bahagian dalam transit dan pemasangan lain yang memerlukan cahaya dalam lebih daripada satu arah.
Penyemperitan tidak menjamin sudut pancaran tertentu atau belahan cahaya 50/50 yang sama. Pengagihan sebenar bergantung pada orientasi kedudukan PCB, pakej LED, jarak diod, lebar papan, jarak ke polikarbonat, kemasan penyebar, halangan dalaman, dan permukaan luminair berdekatan. PC yang jelas cenderung untuk mengekalkan definisi LED dan arah output; PC beku mencampurkan cahaya dengan lebih berkesan tetapi boleh mengurangkan keamatan yang boleh dilihat dan melembutkan kawalan pancaran.
Sebelum perkakasan atau kelulusan pengeluaran, periksa sampel bercahaya dari kedua-dua belah pihak. Cari pengimejan LED, jalur gelap berhampiran sisipan aluminium, variasi warna, bayang hujung dan perbezaan kecerahan antara dua muka. Ujian fotometrik tergolong pada tahap pencahayaan siap kerana perumah kosong tidak mengandungi sumber cahaya.
Sahkan komponen perumahan yang dibekalkan berbanding LED, pemasangan PCB, pendawaian, pemandu dan pengedap yang ditentukan oleh pembeli
Sebut harga perumahan harus memisahkan bahagian yang dibekalkan JE daripada komponen elektrik yang dibekalkan oleh pembeli. Berdasarkan penerangan produk yang diterbitkan, kepungan boleh termasuk profil aluminium 6063 dalaman, polikarbonat jernih atau beku dan penutup hujung plastik. Seni bina menggunakan pemacu luaran. Kandungan pembungkusan yang tepat, gaya penutup hujung, perkakasan, pengedap, bahagian kemasukan kabel dan perkhidmatan pemasangan masih harus disenaraikan baris demi baris dalam petikan.
Pembeli biasanya perlu menentukan papan LED, LED, pendawaian, penyambung, bahan antara muka haba, pemacu, kaedah pembumian jika berkenaan dan penamatan elektrik terakhir. Untuk sasaran IP65, tanggungjawab untuk gasket, pengedap, kelenjar kabel, pengedap penutup hujung dan proses pemasangan mestilah jelas. Set bahagian berkeupayaan IP65 bukanlah luminair IP65 secara automatik selepas pemasangan medan yang tidak terkawal.
Matriks Spesifikasi untuk Lukisan dan Semakan Komponen
Gunakan matriks berikut sebagai titik permulaan untuk semakan lukisan. Nilai yang diterbitkan mengenal pasti konfigurasi produk yang tersedia; ia tidak menggantikan toleransi khusus projek, semakan kesesuaian atau semakan peraturan.
| Parameter | Konfigurasi yang diterbitkan | Perkara yang harus diluluskan oleh pembeli |
|---|---|---|
| Jenis produk | Perumah tiub LED dua muka T8 kosong | Skop bahagian mekanikal yang dibekalkan dan komponen elektrik yang dikecualikan |
| Diameter luar | 26 mm | Toleransi diameter, kelurusan, kelegaan mengawan dan padanan lekapan |
| Kedudukan PCB | Dua kedudukan, setiap 12 × 1 mm | Ketebalan dan lebar PCB sebenar, kelegaan sisipan, pengekalan, dan sentuhan terma |
| Profil logam dalaman | 6063 aluminium | Keratan rentas profil, kemasan jika diperlukan, temper jika kritikal bahan, panjang potong dan had burr |
| Kepungan luar | Polikarbonat jernih atau beku | Penampilan optik, resapan, konsistensi warna, keperluan impak dan kesesuaian persekitaran |
| Tamat penamatan | Penutup hujung plastik | Geometri topi, kaedah lampiran, keluar kabel, butiran penyambung atau pin, dan tanggungjawab pengedap |
| Susunan pemandu | Pemandu luaran | Lokasi pemandu, laluan pendawaian, sistem penyambung, pelepasan ketegangan, dan penilaian elektrik |
| Konfigurasi ingress | Pilihan IP20 atau IP65 | Reka bentuk pengedap lengkap, arahan pemasangan, dan kaedah ujian unit siap |
| Panjang | Standard atau tersuai, 600–2400 mm | Toleransi panjang potong, panjang pemasangan keseluruhan, elaun akhir dan had pembungkusan |
Geometri tetap: diameter 26 mm dan dua kedudukan PCB 12 × 1 mm, dengan kesesuaian dan toleransi yang diluluskan pada lukisan
Diameter 26 mm dan kedudukan PCB 12 × 1 mm berpasangan ialah geometri teras, tetapi dimensi nominal tidak mencukupi untuk dilepaskan. Papan yang direka pada lebar nominal yang sama seperti slotnya boleh mengikat jika fabrikasi papan, penyemperitan, haluan, salutan dan toleransi pemasangan bertindan ke arah yang salah. Padanan yang longgar menimbulkan masalah yang berbeza: pergerakan papan, sentuhan haba yang tidak konsisten atau salah jajaran yang boleh dilihat di belakang peresap.
Hantarkan JE garis besar PCB sebenar dan bukannya hanya menulis "papan 12 mm" dalam RFQ. Sertakan ketebalan PCB, kemasan tepi, timbunan topeng pateri atau salutan berhampiran kawasan sisipan, zon perlindungan komponen, tonjolan penyambung dan arah sisipan yang dimaksudkan. Lukisan yang diluluskan hendaklah mengenal pasti dimensi yang penting untuk dimuatkan dan menyatakan cara dimensi tersebut akan diperiksa.
Pembinaan dan pilihan: profil aluminium dalaman 6063, polikarbonat jernih atau beku, penutup hujung plastik, pemacu luaran dan panjang 600–2400 mm
6063 biasanya digunakan untuk profil aluminium tersemperit kerana ia boleh dibentuk menjadi keratan rentas terkawal dan menerima proses kemasan biasa. Namun, "6063 aluminium" bukanlah spesifikasi terma atau mekanikal yang lengkap. Jika sikap marah, rawatan permukaan, kekonduksian, penampilan atau tingkah laku kakisan penting kepada projek, tambahkan keperluan pada lukisan dan minta pengesahan.
Panjang juga berubah lebih daripada harga belian. Perumah panjang lebih sensitif terhadap kelurusan, pengendalian kerosakan, pemasukan PCB, akses pendawaian dan reka bentuk pakej. Sahkan sama ada panjang yang anda tentukan merujuk kepada penyemperitan potongan, badan polikarbonat atau keseluruhan unit yang dipasang termasuk penutup hujung. JE menyenaraikan standard danperumah tiub LED T8 panjang tersuaipilihan dari 600 mm hingga 2400 mm; petikan hendaklah mengenal pasti panjang siap dan toleransi yang tepat.

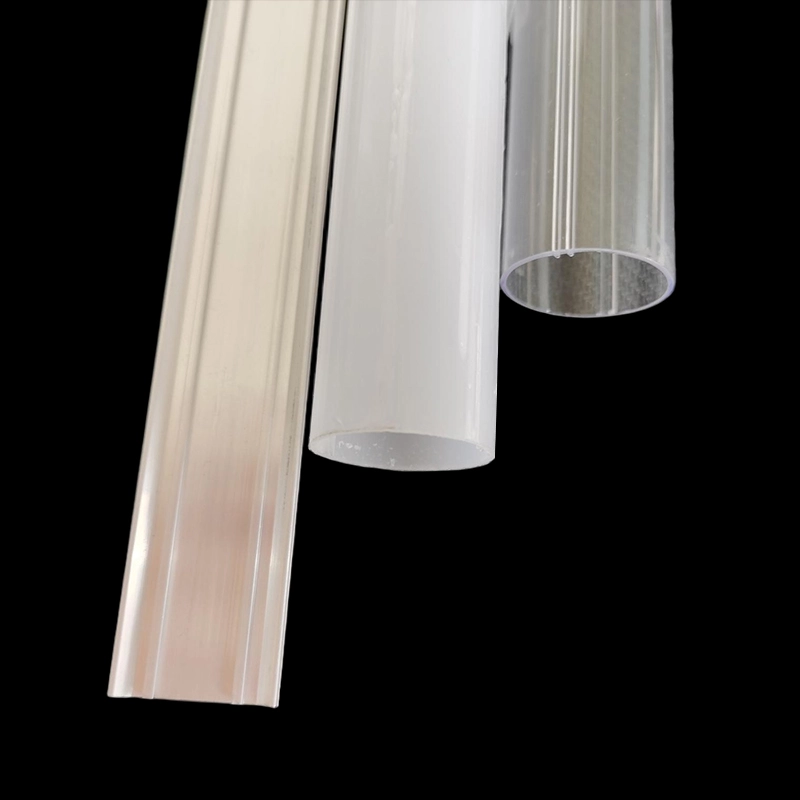

PC Jelas atau Frosted, Penamatan Penutup Akhir dan Pilihan Konfigurasi IP20 atau IP65
Pilih polikarbonat jernih apabila keterlihatan LED, output arah, atau rupa papan dalaman boleh diterima. Ia boleh mendedahkan jarak diod, pendawaian, sambungan dan ralat penjajaran kecil, jadi binaan dalaman mestilah bersih dari segi visual. Pilih PC beku apabila anda memerlukan pencampuran visual yang lebih baik dan kurang pengimejan LED langsung. Frosting bukanlah pengganti untuk jarak LED atau ujian optik yang mencukupi, dan kesannya pada penghantaran harus dinilai dengan enjin cahaya sebenar.
Penutup akhir sering menjadi antara muka yang diabaikan. Mereka menentukan cara tiub ditutup, cara wayar meninggalkan perumahan, dan cara pemasangan bersambung ke luminair sekeliling. Penutup hujung plastik tidak boleh diandaikan untuk menyediakan tapak pendarfluor piawai atau pengedap kalis air. Letakkan kaedah pengekalan, pembukaan kabel, susunan penyambung, penandaan polariti, pelepasan terikan dan keperluan akses perkhidmatan pada lukisan.
IP20 hanya sesuai jika reka bentuk yang telah siap tidak memerlukan perlindungan terhadap kemasukan air. Pilihan IP65 bertujuan untuk konfigurasi kedap habuk dan kalis jet air, tetapi penarafan hanya digunakan selepas sistem kepungan penuh dan kaedah pemasangan ditakrifkan dan diuji. Sambungan penutup hujung, kemasukan kabel, pemampatan kedap, permukaan potong dan mutu kerja pengeluaran semuanya boleh menyebabkan kebocoran.
Tanya bagaimana yang dipetikKonfigurasi perumahan IP20 atau IP65 T8berbeza dalam komponen dan pemasangan. Jika JE membekalkan bahagian yang longgar untuk dipasang kilang anda, bersetuju dengan bahan pengedap, lokasi pengedap, keadaan pulih jika berkaitan, kaedah pemasukan penutup atau pengikat dan ujian kemasukan produk siap. Jangan cetak tuntutan IP hanya berdasarkan sampel perumahan yang belum dipasang.
Sempadan Aplikasi untuk Transit, Komersial, Seni Bina dan Luminair Luaran Dilindungi
Format dua muka boleh menyokong bahagian dalam kenderaan rel, stesen, lampu komersial, garaj, sekolah, kilang dan pemasangan linear yang lain. Kegunaan ini tidak berkongsi satu piawaian kelayakan, jadi nama permohonan tidak sepatutnya sesuai untuk keperluan kejuruteraan.
Pencahayaan kenderaan rel mungkin memerlukan pemeriksaan khusus projek untuk getaran, kejutan, kelakuan nyalaan dan asap, keselamatan elektrik, keserasian elektromagnet, kebolehkesanan bahan dan pengekalan selamat. Geometri perumahan 26 mm tidak membuktikan pematuhan dengan mana-mana keperluan tersebut. Berikan JE ujian atau senarai dokumen bahan yang diperlukan sebelum pensampelan supaya bukti yang tidak tersedia ditemui lebih awal dan bukannya semasa penyerahan pelanggan.
Untuk luminair komersial dan seni bina, pembeli biasanya perlu menumpukan pada penampilan, pengedaran cahaya, penyepaduan pelekap, akses pemandu, haba, pembersihan dan penyelenggaraan. PC beku boleh menyembunyikan LED individu, tetapi garisan bercahaya yang panjang masih boleh menunjukkan zon gelap pada sambungan papan atau penutup hujung. Bina sampel penuh jika penampilan berterusan penting; jalan pintas tidak akan mendedahkan setiap isu pengeluaran.
Garaj, kilang dan lokasi luar yang dilindungi menambah habuk, kelembapan, amalan pembersihan, variasi suhu dan kemungkinan pendedahan bahan kimia. IP65 menangani kemasukan di bawah keadaan ujian yang ditetapkan, bukan rintangan UV, keserasian kimia, pemeluwapan, rintangan hentaman atau pendedahan luar tanpa had. Sifat tersebut mesti dinyatakan dan disahkan secara berasingan. Jika tiub akan berada di dalam luminair tertutup lain, pertimbangkan juga haba terperangkap dan sama ada pemacu luaran masih boleh diakses.
Bukti Kelulusan: Lukisan, Pemeriksaan Sampel, Kaedah Ujian, Dokumen Bahan dan Sokongan Penyerahan UL atau ETL Tanpa Tuntutan Pensijilan Perumahan
Pakej kelulusan yang boleh dipercayai bermula dengan lukisan keratan rentas terkawal dan lukisan pemasangan. Ia harus menunjukkan diameter 26 mm, kedudukan PCB, antara muka utama, butiran bahan, butiran penutup akhir, definisi panjang dan status semakan. Dimensi yang mempengaruhi pemasukan PCB, kesesuaian penutup, pemasangan atau pengedap memerlukan toleransi yang jelas dan bukannya nota umum.
Pemeriksaan sampel hendaklah meliputi dimensi dan pemasangan praktikal. Masukkan PCB sebenar, halakan wayar yang dimaksudkan, muatkan penutup hujung, dan semak panjang lengkap untuk haluan, pusingan, calar, variasi warna, celah penutup dan pergerakan papan. Kemudian kendalikan sistem LED dan pemacu yang dimaksudkan di bawah keadaan yang mewakili untuk menilai suhu dan penampilan optik.
Kaedah ujian perlu dipersetujui sebelum keputusan dibandingkan. Untuk reka bentuk IP65, kenal pasti sama ada ujian terpakai pada sampel yang dipasang JE atau pada luminair siap anda, termasuk kemasukan kabel dan pendawaian anda. Dokumen bahan mungkin termasuk pengisytiharan, lembaran data atau laporan ujian, tetapi ketersediaan dan kaitannya mesti disahkan untuk konfigurasi resin, spesifikasi aluminium, warna dan pengeluaran yang tepat yang dibeli.
Sokongan penyerahan UL atau ETL harus dianggap sebagai penyelarasan dokumen, bukan sebagai tuntutan pensijilan menyeluruh. Rekod material, fail komponen, atau pengisytiharan pembekal tidak menjadikan perumah kosong—atau lampu siap—UL Listing atau ETL Listed. Pembinaan akhir, komponen elektrik, suhu, jarak, pendawaian, kepungan dan penggunaan yang dimaksudkan semuanya boleh disemak oleh badan pensijilan yang dipilih.
Beritahu JE laluan penyerahan dan dokumen yang diperlukan oleh makmal atau rakan kongsi pensijilan anda. JE kemudiannya boleh mengesahkan perkara yang tersedia untuk bahan dan konfigurasi yang dicadangkan. Jika pengiktirafan, penyenaraian, klasifikasi mudah terbakar, nombor fail atau laporan ujian khusus adalah wajib, dapatkan dan sahkan bukti itu sebelum meluluskan pesanan. Jangan sekali-kali membuat kesimpulan daripada logo, keluarga bahan generik atau projek sebelumnya.
Daripada Semakan Lukisan kepada Kelulusan Sampel dan Sebut Harga Pengeluaran
China menawarkan kapasiti penyemperitan dalam, tetapi lokasi kilang sahaja memberitahu anda sedikit tentang kawalan lukisan, kesesuaian komponen atau kebolehulangan. JE mengeluarkan penyemperitan aluminium dan plastik untuk pencahayaan LED, termasuk perumah tiub, profil LED, tiub PC, penutup hujung dan perumah kalis tiga. Untuk projek ini, bukti berguna ialah proses lukisan responsif, sampel yang mewakili, pelan pemeriksaan yang ditetapkan dan petikan yang menjadikan sempadan bekalan jelas.
Aliran kerja penyesuaian: semakan lukisan, maklum balas DFM, pemilihan acuan, pengesahan sampel dan kawalan kualiti pengeluaran
Mulakan dengan aplikasi dan bukannya permintaan yang longgar untuk "perumah T8." Hantar fail PCB, sasaran panjang keseluruhan, keutamaan optik, penamatan tamat, sasaran kemasukan, antara muka pelekap dan dokumen wajib. JE boleh membandingkan input tersebut dengan acuan awam sedia ada atau menentukan sama ada acuan peribadi dan penyemperitan tersuai diperlukan.
Semasa semakan lukisan, selesaikan pelepasan papan, penglibatan penutup hujung, penghalaan wayar, kawasan perlindungan komponen, permukaan pengedap dan zon kosmetik yang boleh dilihat. Maklum balas DFM harus mengenal pasti dimensi yang sukar dipegang atau diperiksa dan sebarang perubahan yang mempengaruhi perkakas, pemasangan atau kos. Profil tersuai boleh menyelesaikan masalah antara muka yang tulen, tetapi ia juga menambahkan kelulusan alatan dan mengunci projek kepada keratan rentas baharu. Jangan memesan perkakas persendirian semata-mata untuk mengelakkan menyesuaikan kelebihan PCB yang tidak kritikal.
Sampel hendaklah mewakili bahan yang dipersetujui, kemasan peresap, keratan rentas aluminium, reka bentuk penutup hujung, dan panjang yang cukup rapat untuk menguji risiko sebenar. Catatkan sebarang sisihan yang diterima. Setelah sampel melepasi semakan dimensi, pemasangan, optik, terma dan masukan yang berkenaan, bekukan semakan lukisan yang digunakan untuk sebut harga pengeluaran.
Kawalan kualiti pengeluaran harus terikat dengan keperluan yang boleh diperhatikan: identiti bahan, dimensi keratan rentas kritikal, panjang potongan, kelurusan jika dinyatakan, keadaan permukaan, penampilan penyebar, kesesuaian penutup hujung, sisipan PCB dan perlindungan pembungkusan. Untuk pemasangan tertutup, tentukan cara prestasi kemasukan diperiksa dan pada tahap pensampelan. Sebut harga juga harus menyatakan pemilikan alatan jika berkenaan, caj sampel, kuantiti pesanan, asas masa mendahului, kaedah pembungkusan dan syarat penghantaran dan bukannya meninggalkan perkara tersebut kepada andaian e-mel.
Senarai semak RFQ: panjang, geometri PCB, penyebar, sasaran IP, penutup hujung, had terima, kuantiti, pembungkusan, destinasi dan dokumentasi yang diperlukan
- Panjang:Tentukan panjang potong dan panjang keseluruhan yang diperlukan dalam julat 600–2400 mm yang tersedia.
- Geometri PCB:Lampirkan lebar papan, ketebalan, garis besar, kedudukan penyambung, penyimpan komponen dan arah sisipan.
- Penyebar:Pilih PC yang jelas atau beku dan terangkan rupa optik yang anda perlukan untuk ditunjukkan oleh sampel.
- Sasaran IP:Nyatakan IP20 atau IP65, yang melakukan pemasangan akhir, dan konfigurasi siap yang akan diuji.
- Huruf akhir:Tentukan penamatan, keluar kabel, keperluan penyambung atau pin, pengekalan, pengedap dan pelepasan ketegangan.
- Toleransi:Tandakan dimensi kritikal untuk muat PCB, penglibatan penutup, pemasangan, panjang dan bahagian mengawan.
- Kuantiti:Berikan prototaip, perintis dan kuantiti pengeluaran yang dijangkakan supaya laluan acuan awam dan acuan tersuai boleh dibandingkan.
- Pembungkusan:Kenal pasti keperluan perlindungan permukaan, had berkas, pelabelan dan sebarang sekatan pengendalian berkaitan panjang.
- Destinasi:Sediakan negara penghantaran, bandar atau pelabuhan, syarat penghantaran pilihan dan sebarang keperluan dokumen import.
- Dokumentasi:Senaraikan lukisan, laporan pemeriksaan, rekod bahan, pengisytiharan, bukti ujian dan dokumen penyerahan pensijilan yang diperlukan untuk kelulusan.
Hantar pakej itu dengan semakan lukisan anda untuk meminta pelan sampel dan sebut harga pengeluaran untukPerumah tiub LED T8 dua muka 26 mm.
