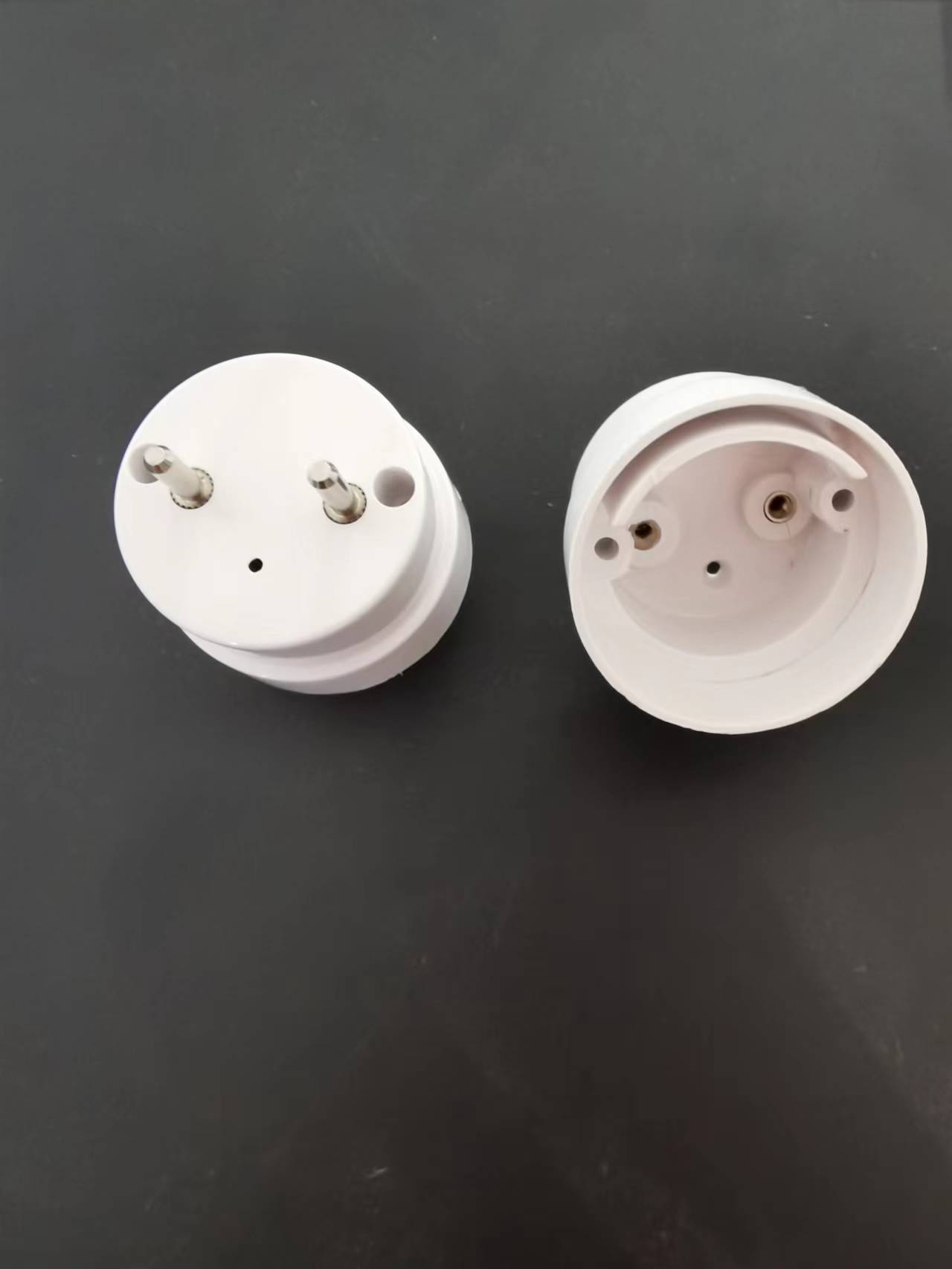

Ciri-ciri utama dan kepentingan LED T8 Cap G13 Akhir

Hari ini kita bercakap mengenai ciri -ciri utama dan kepentinganLED T8 Double-ended G13 End Caps.

1. Sambungan dalaman adalah penting:

Sambungan yang tidak melalui: Tidak seperti tab logam di dalam penutup hujung lampu pendarfluor tradisional yang hanya disambungkan terus ke filamen, sambungan dalaman topi g13 hujung lampu LED adalah sebahagian daripada litar.

Shunters/Resistor Pengendalian Semasa: Ini adalah perbezaan teras! Untuk bersesuaian dengan lampu lama yang belum diubahsuai dan masih mempunyai ballast induktif tradisional (atau ballast elektronik) yang dipasang di dalam, kebanyakan lampu LED T8 yang "serasi" akan memasang komponen elektronik utama-perintang shunt atau semasa yang membatasi di dalam topi akhir pada satu hujung (kadang-kadang kedua-dua hujung).

Fungsi: Apabila lampu dimasukkan ke dalam lampu dengan balast tradisional, shunt/perintang akan "menipu" atau memintas reaksi induktif atau denyutan voltan tinggi yang dihasilkan oleh balast, menghalang voltan tinggi daripada merosakkan litar pemandu di dalam lampu LED. Pada masa yang sama, ia membolehkan sesalur AC memasuki bekalan kuasa pemandu LED di dalam lampu selepas mengehadkan semasa.

Lokasi: Biasanya terletak di dalam topi akhir pada satu hujung (kedua-dua pin di dalam hujung ini adalah litar pintas dan disambungkan ke litar pemacu dalaman melalui shunt/perintang). Di dalam topi akhir di hujung yang lain, kedua -dua pin disambungkan secara langsung ke input litar pemacu (L dan N).

Menandai: akhir topi akhir dengan shunt/perintang biasanya ditandakan (seperti pelabelan, ukiran, pembezaan warna atau struktur yang sedikit berbeza) untuk menunjukkan bahawa ini adalah "akhir balast" atau "pintasan" akhir. Apabila memasang, hujung ini mesti dimasukkan ke dalam pemegang lampu di sisi lampu yang disambungkan ke balast!

Jenis bebas shunt (untuk lampu retrofit): Jika balast telah dikeluarkan dari lampu (jumper secara langsung dihubungkan ke sesalur l/n), lampu LED T8 tanpa shunts boleh digunakan. Struktur penutup akhir di kedua-dua hujung lampu ini biasanya simetri, dan sambungan dalaman lebih mudah (lirik pendek l/n pada satu hujung? Sila baca arahan dengan teliti semasa membeli.

2. Reka bentuk dan bahan struktur:

Keperluan Penebat Voltan Tinggi: Oleh kerana akses langsung ke sesalur (220V), keperluan prestasi penebat dari topi akhir G13 tiub lampu LED sangat tinggi. Ia biasanya diperbuat daripada plastik berkualiti tinggi yang tahan api dan tahan suhu tinggi (seperti PC, PBT).

Sambungan Kawat Dalaman: Terdapat wayar di dalam topi akhir untuk menyambungkan kenalan logam pin ke papan PCB atau modul pemacu di dalam tiub lampu. Kebolehpercayaan kualiti dan kimpalan wayar ini sangat penting.

Pertimbangan pelesapan haba: Shunt/perintang menjana haba ketika bekerja, dan reka bentuk topi akhir kadang -kadang menganggap sejumlah pelesapan haba tertentu (walaupun pelesapan haba utama bergantung kepada substrat aluminium tiub lampu).

3. Ringkasan kepentingan:

Penghalang Keselamatan: Ia adalah penghalang penebat fizikal pertama untuk menghalang pengguna daripada kejutan elektrik.

Nod kritikal litar: Ia adalah pautan utama akses utama dan (untuk jenis yang serasi) ballast bypass.

Kesedaran Keserasian: Shunt/perintang dalaman adalah komponen teras untuk mencapai keserasian "akhir dan bermain" dengan lampu pendarfluor lama.

Arahan pemasangan: Cap akhir yang ditandakan membimbing pengguna untuk dipasang dengan betul (shunt penamatan balast sisi).
